・絶縁体を0.5〜1mm残して
　カットする。
芯線は約5mmでカット

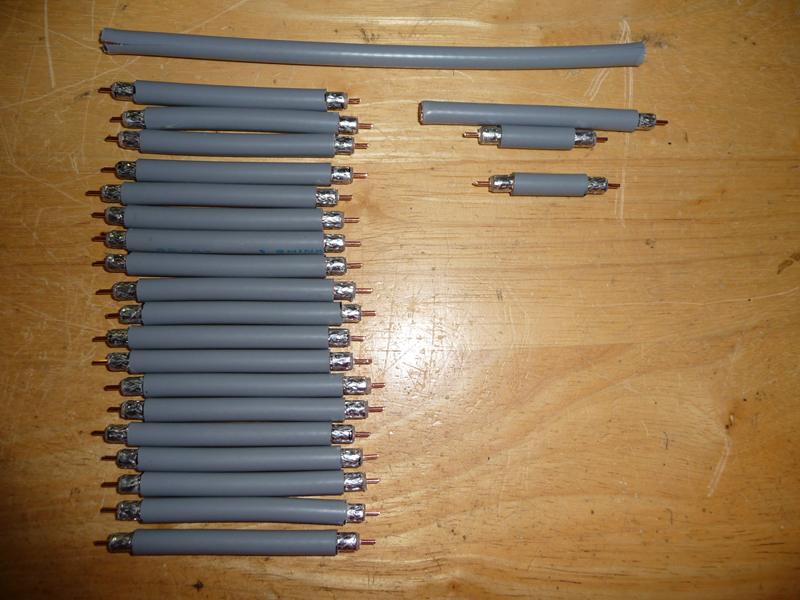

・長めに同軸をカット
70mmx2 , 110mmx19
90mmx1 , 150mmx1

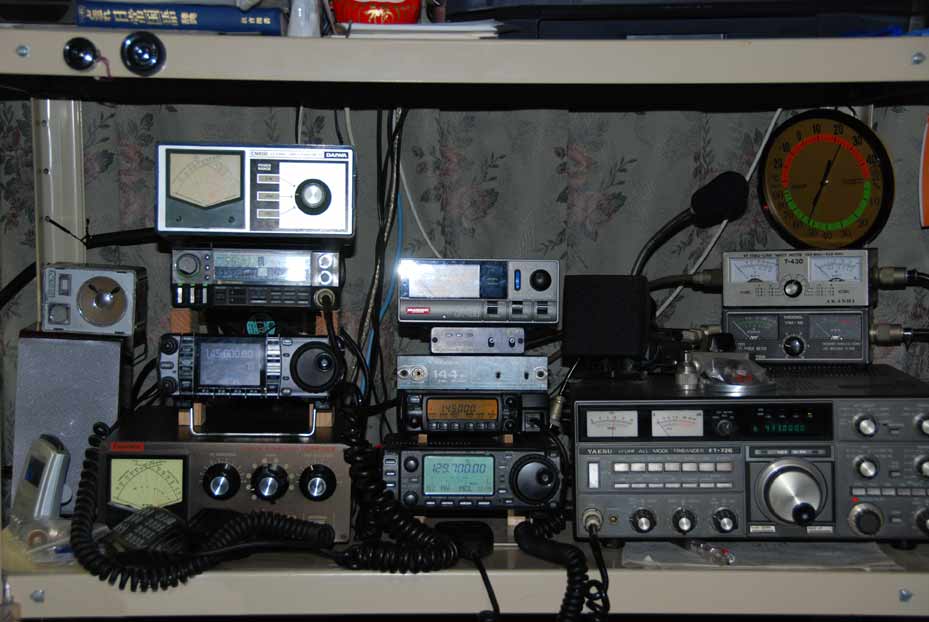

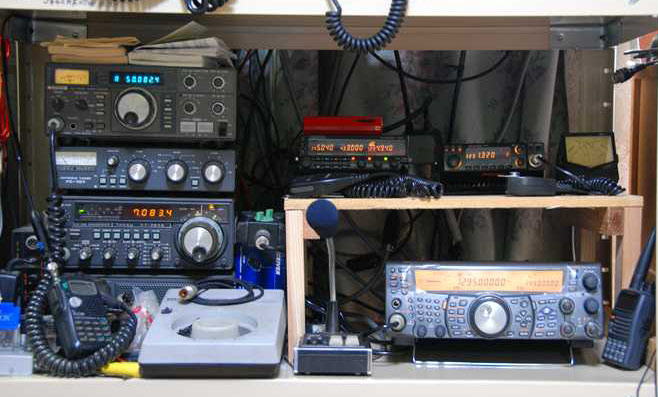

無線機 VHF + UHF + SHF + HF

無線機 HF + 50MHz

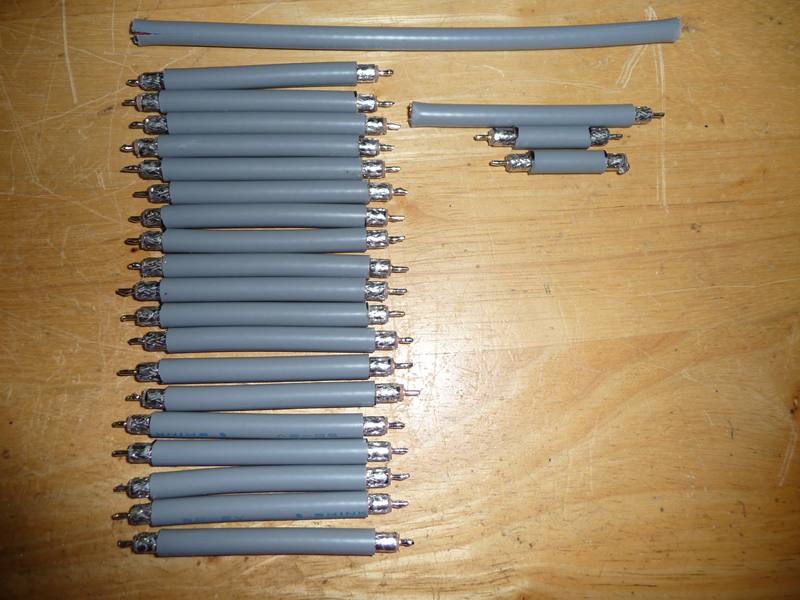

・網線に半田もり
網線が5mm程残る様に
外皮を残します

・ﾊﾟｲﾌﾟｶｯﾀｰ等で網線を
上記寸法にカット

1200MHzコーリニア資料を載せます。

アマ無線1200MHz用の12段〜21段コーリニアアンテナの製作記事を
参考に21段コーリニア( 全長約２．５m )を製作しましたら、予想以上に電波が飛びましたので参考にして下さい。

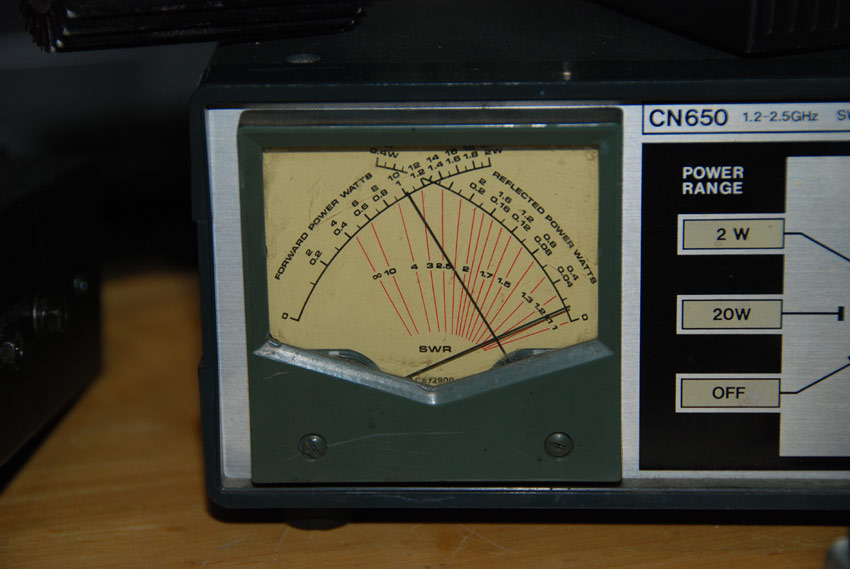

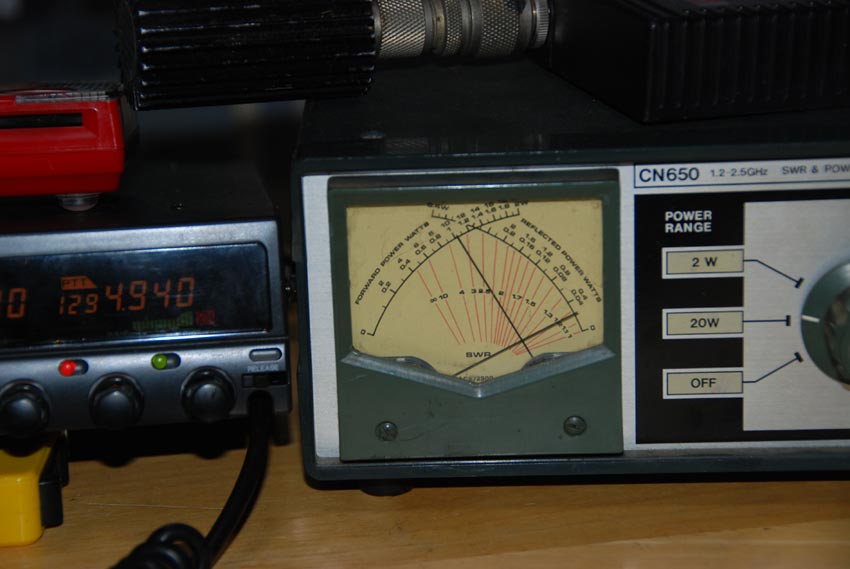

�@製作後は必ずSWRメーター等の測定器でアンテナに問題が無いことを確認して使用して下さい。
�Aこの記事を参考に製作したアンテナにて生じた問題や損害に関しては全て自責で対応して下さい。

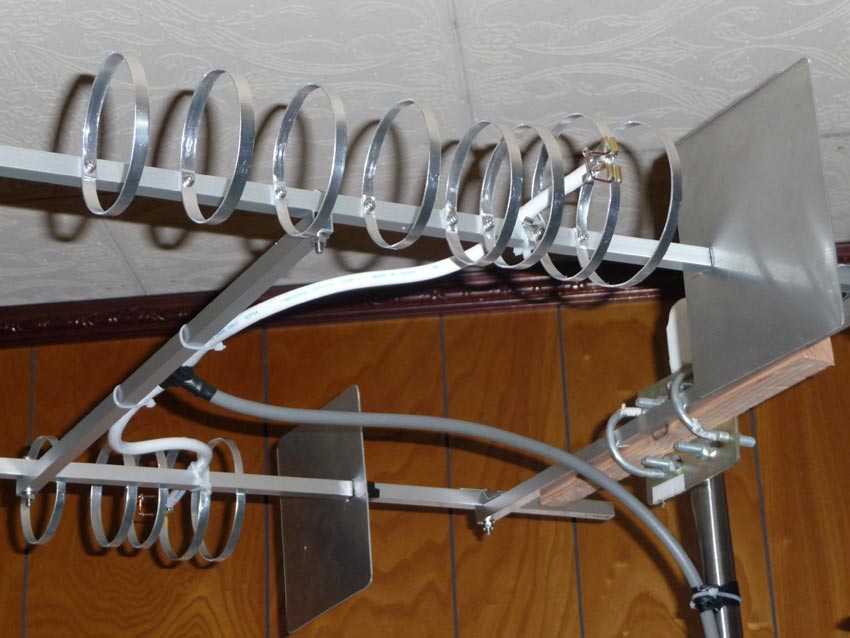

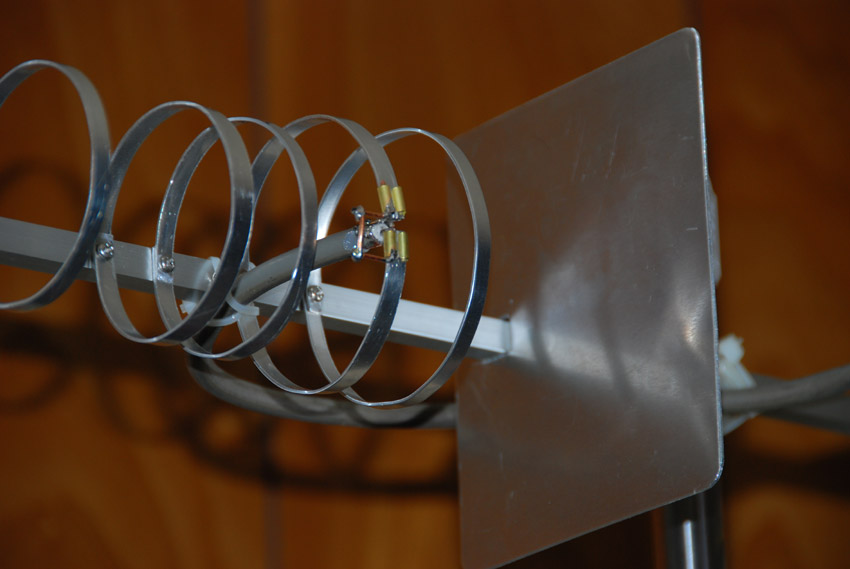

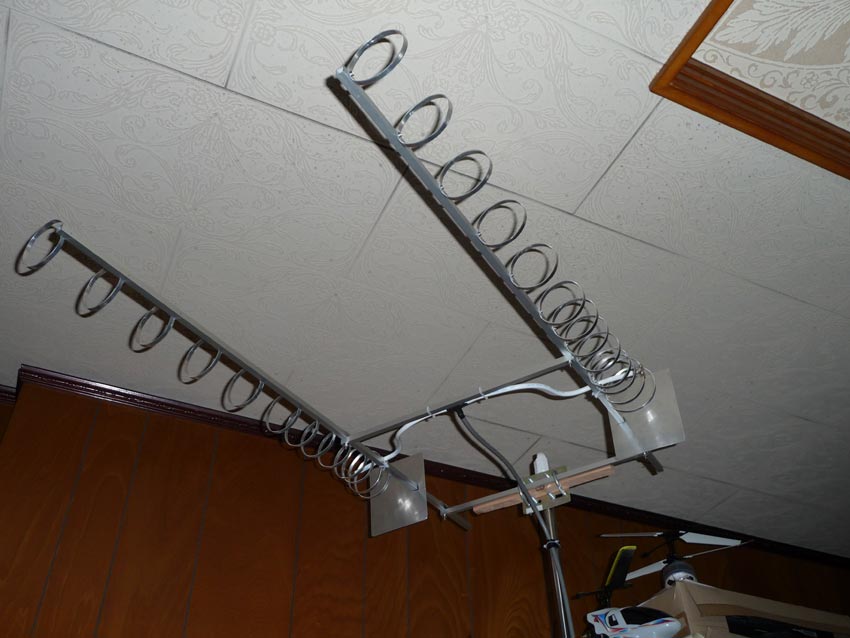

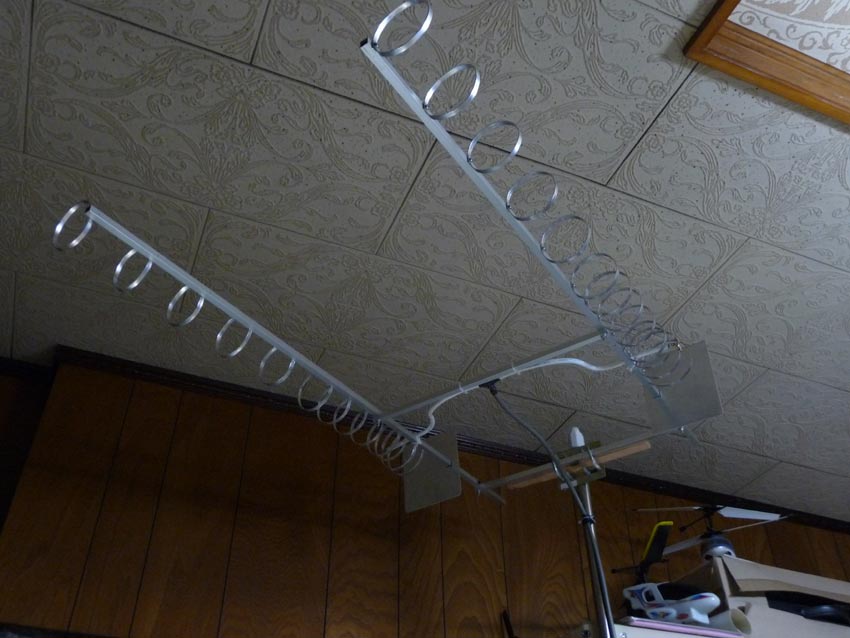

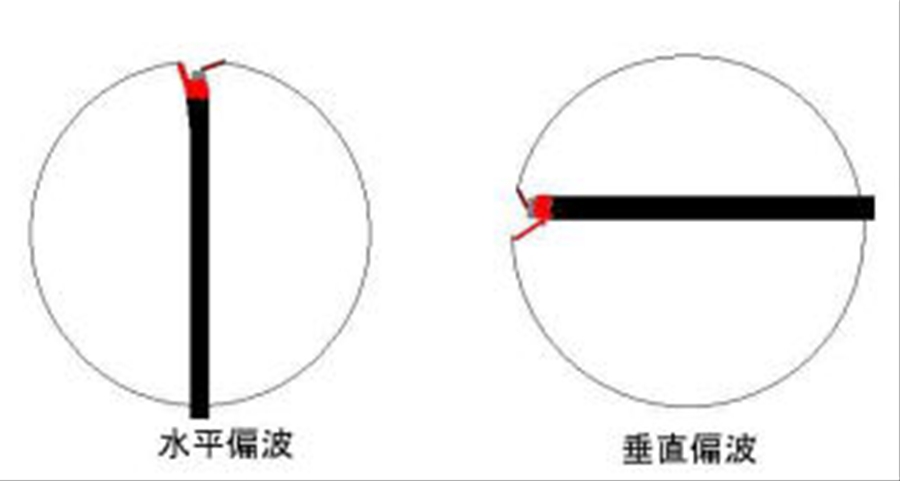

　◎　1200MHz 13エレ ループアンテナ　( 自作　LP-13 , LP-9 , LP-5 )　下記URLでエレメント間隔などを参考に !!　　　　　
　　　　　　　　参考URL　 http://jh3rkb.html.xdomain.jp/kikikousei/1200loop/1200loop.htm

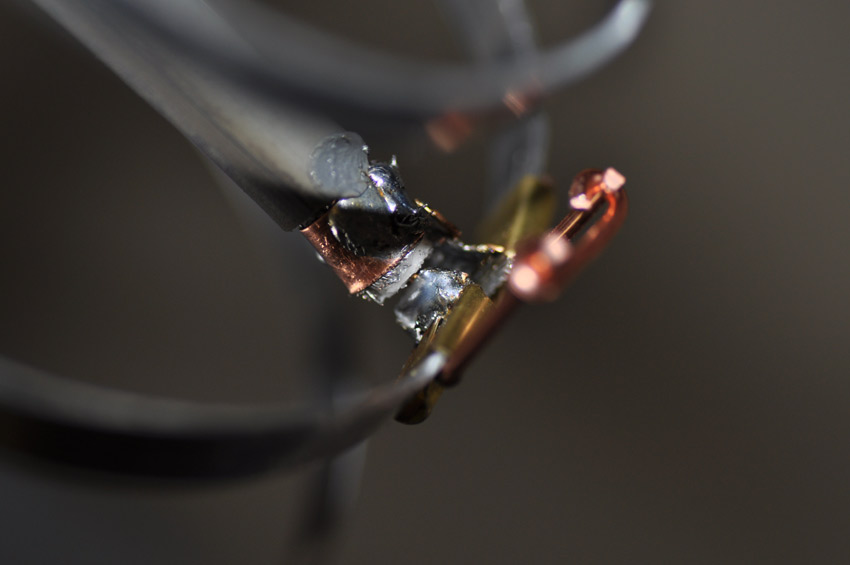

・トップエレメント取り付け

・芯線に半田もり。
注意) トップの芯線だけは
折り曲げて網線と半田付け

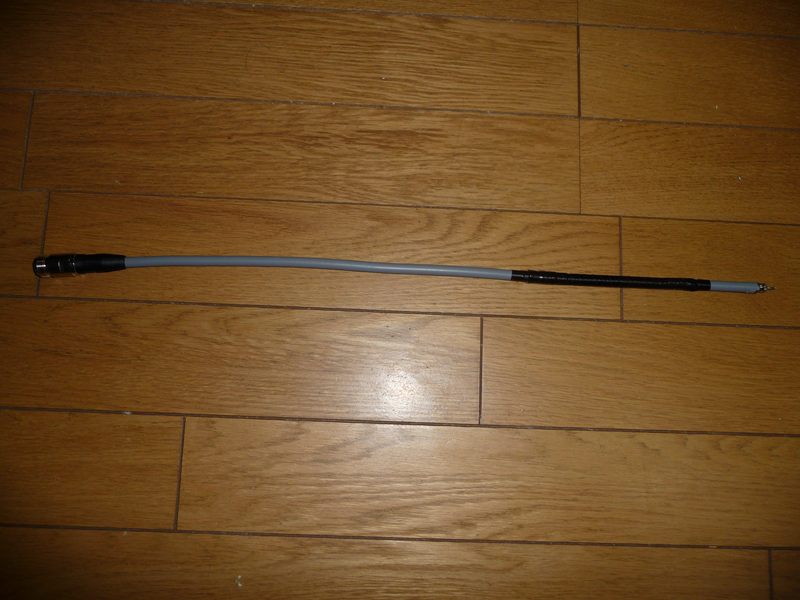

・給電部です。
上部に網線を二重に取付たり
固定する為にある程度長さ
( 530mm〜580mm )が必要

　 注意- ・各エレメント巾は６mmにした方が色々と加工し易く、又アルミ板の厚みは1mmの物を使用しました。

　　　　　　・ブームは10mm X 10mm X 1０００mm の角パイプを使用しています。
　　　　　　・反射板は140mm X 115mmでブームを差込む穴の中心は下から19mmです。
　　　　　　・ラジエターx1本は235mmでカットして、中心に取り付け用の3mmΦの穴を開け、両端に平ギボシを取り付けます。

　 重要　・リフレクターx１本246mmとディレクターx11本210mmは規定の寸法より１０mm長く、256mmと220mmで切断しないと
　　　　　　　後で各エレメントの両端から5mmの所に3mmΦの穴を開けて重ねてブームにネジ留め出来なく成ります。

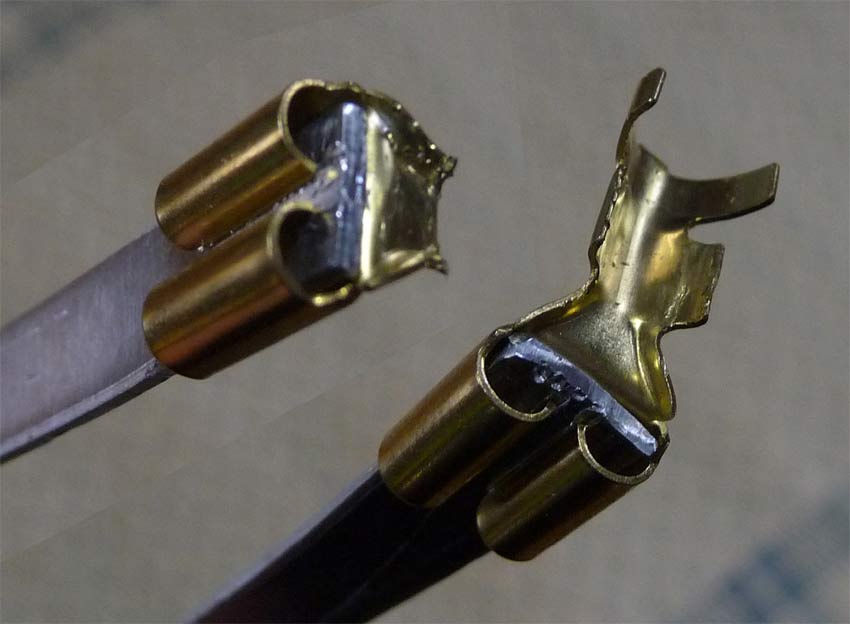

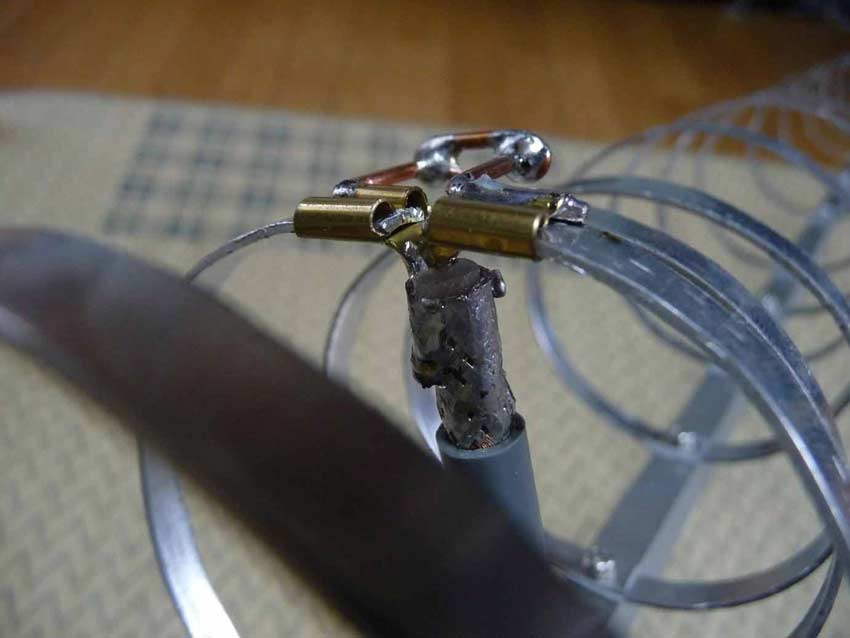

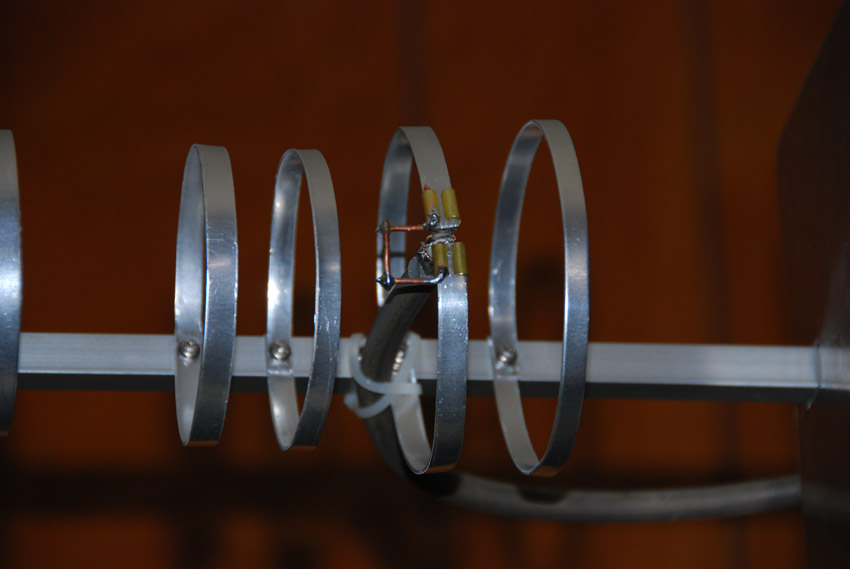

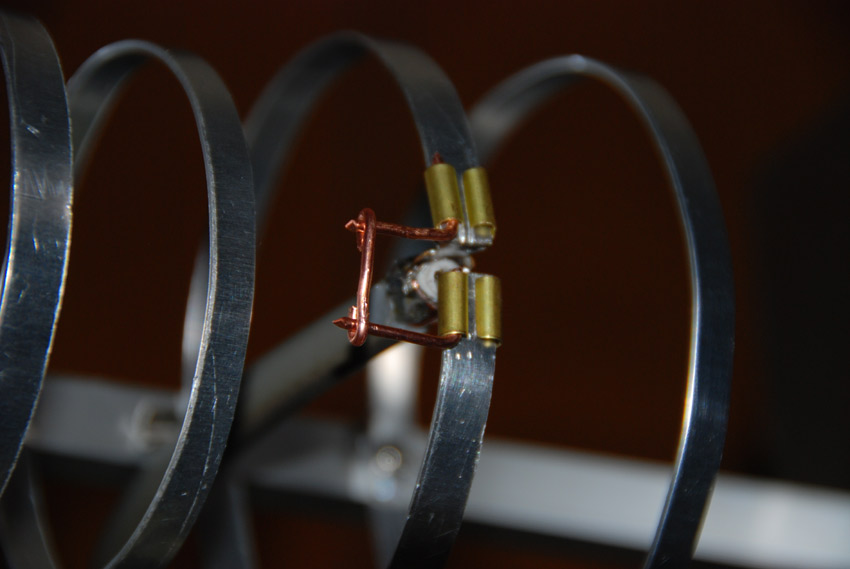

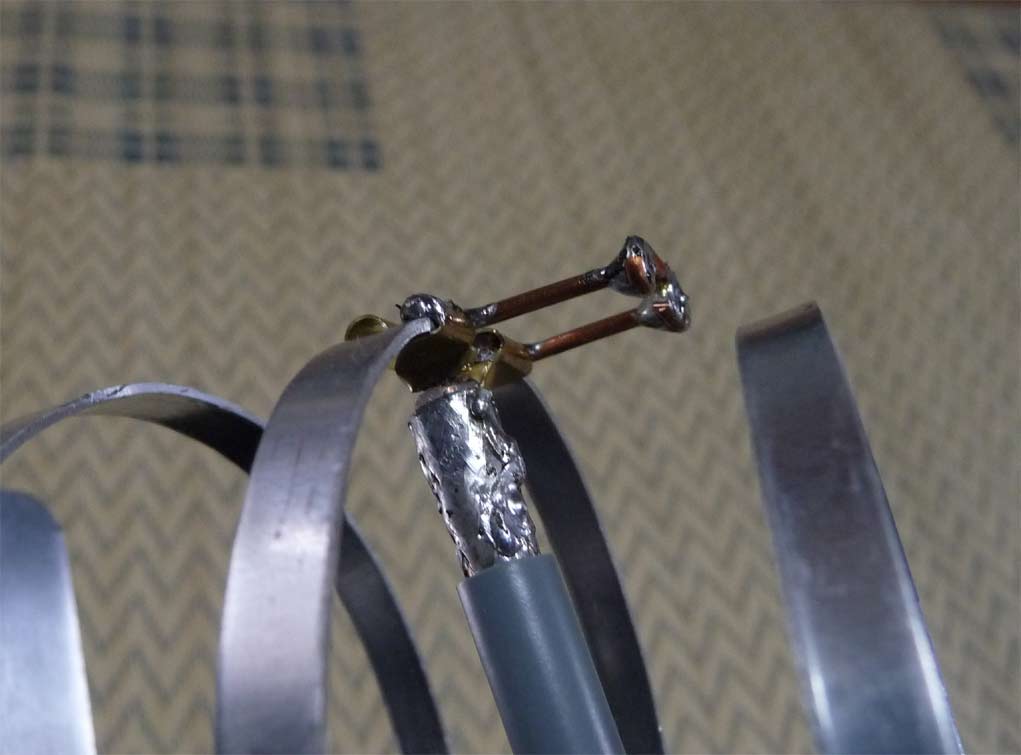

　　　　　　・給電部は平型ギボシを利用しています。　 　 　

　　　　

<< 参考URL >>
http://www.geocities.co.jp/jk1wib/jr1spo.htm

・1/4エレメント　　　 2本　網線先端から網線先端までの間隔　37mm
・1/2エレメント 　　19本　網線先端から網線先端までの間隔　73mm
・スタブ・エレメント　1本　網線先端から網線先端までの間隔　55mm〜75mm
・トップ ・エレメント　1本　銅線　55mm〜75mm 　

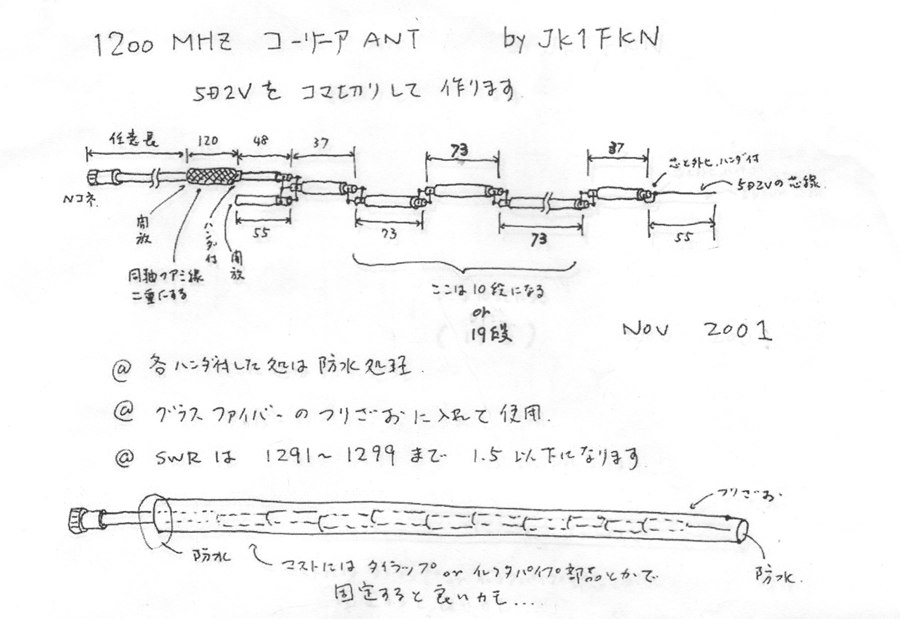

<< 製作図 >>
